1用细节说话 拆解三菱变频空调

  客观的来看日本品牌,其一贯严谨的态度和对于技术和细节的追求,为用户提供了质量可靠、性能出色的产品。作为空调产品高品质的代表,三菱(电机/重工)空调以一贯出色的性能得到用户的肯定。近期,我们收到了由三菱重工送测的三菱SRKMC35HVB空调,而按照之前的测试标准,我们对这款空调进行了拆解。

  三菱是为数不多拥有压缩机设计和制造能力的空调品牌,其品牌压缩机以品质而受到了其他空调品牌的广泛采用。三菱重工 SRKMC35HVB空调是一款全直流变频空调,空调采用三菱进口压缩机,制冷量为3500瓦,适合15-20平米户型选购,通过二级能效认证,享受国家节能补贴。

用细节说话 三菱重工变频空调全面拆解

  室内机外观部分,三菱重工 SRKMC35HVB空调采用了一贯简约的格,白色机身简单而纯粹,没有太多渲染和浮夸的内容。中饰三菱logo显得非常突出,百搭式的机身设计,满足不同用户家中装修环境的选配需求。

细节决定品质 三菱重工变频空调拆解
空调室内机

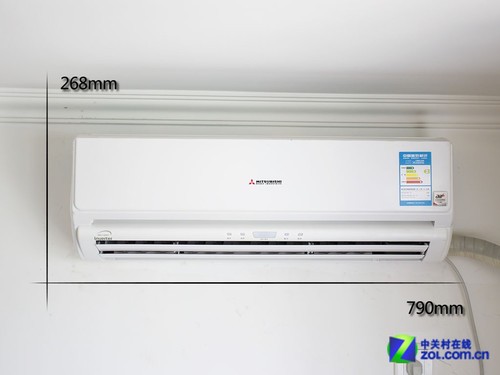

  尺寸方面,三菱重工 SRKMC35HVB空调尺寸达到了790*268*222mm,在同类产品中属于居中水平。导风板部分,采用双层导风板设计,样式设计同样比较传统。LED显示屏位于空调出风口上部,配有4个独立的显示功能,来显示空调电辅助加热、快速等独立功能。

细节决定品质 三菱重工变频空调拆解

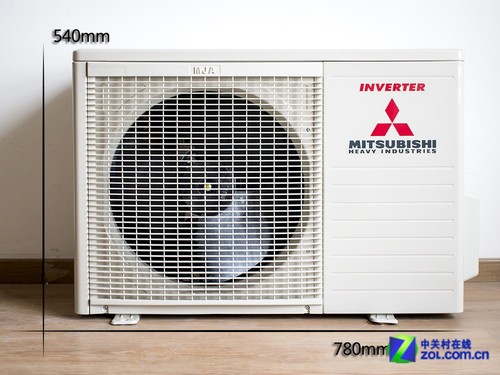

室外机

  三菱重工 SRKMC35HVB空调室外机采用了塑料前档,尺寸为780*290*540mm,其空调室外机重量达到了35Kg,相比同类产品重了1-3Kg。从一个侧面来看三菱空调在用料方面更为的可靠。

细节决定品质 三菱重工变频空调拆解  细节决定品质 三菱重工变频空调拆解
机身侧边

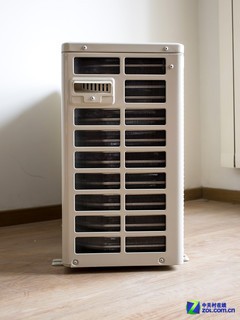

  三菱重工 SRKMC35HVB空调采用了宽机身设计,可以容纳面积更大的冷凝器,实现高效热交换,来提升制冷、制热效率。空调冷凝器侧边采用了镂空设计,对冷凝器起到保护作用,而压缩机侧边则进行了全覆盖(同类产品接管部分通常为裸露),起到防雨、防锈的目的。

细节决定品质 三菱重工变频空调拆解

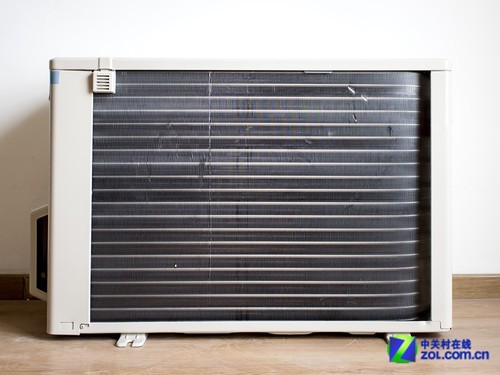

室外机背部采用了开放式设计

细节决定品质 三菱重工变频空调拆解     细节决定品质 三菱重工变频空调拆解
细节设计

  室外机背部采用了开放式设计,这种设计比较常见。而值得称赞的是三菱重工 SRKMC35HVB在细节处理部分显得更为到位,空调室外测温探头没有直接裸露,而空调机身外侧提供了独立的把手,便于空调外机的搬运。

细节决定品质 三菱重工变频空调拆解

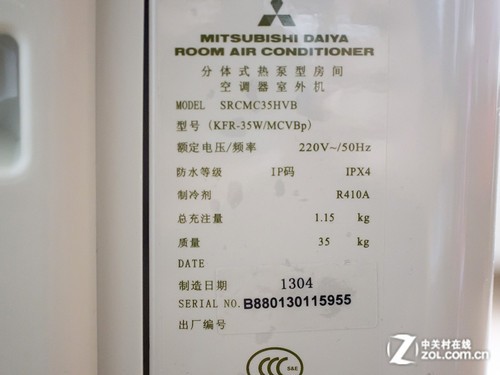

空调铭牌

  三菱重工 SRKMC35HVB空调采用了R410A制冷剂,R410A新冷媒由两种准共沸的化合物混合而成,主要由氢、氟和碳元素组成(表示为HFC),具有稳定、无毒、性能优越性等特点。同时由于不含氯元素,故不会与臭氧发生反应,即不会破坏臭氧层。空调室外机重量达到了35Kg,通过了IPX4防溅水测试,产品制造日期为2013年第4周。

产品:SRKMC35HVB 三菱重工 空调

2请叫我胖子 35公斤超重外机



  基于三菱出色的变频压缩机,三菱重工 SRKMC35HVB空调通过了二级能效认证,其能效比达到了4.85,采用了多重滤网设计,溶菌灭菌技术,有效捕获空气中的花粉、螨虫、细菌、病菌等污染源。高密度广谱抗菌过滤,采用更致密的抗菌滤网,提升对细菌病毒的去除能力。



细节决定品质 三菱重工变频空调拆解

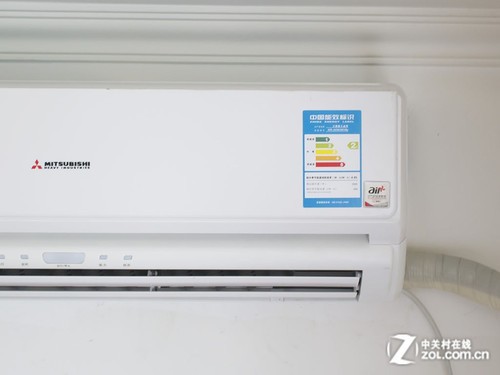

二级能效认证

细节决定品质 三菱重工变频空调拆解     细节决定品质 三菱重工变频空调拆解
多重抗菌滤网

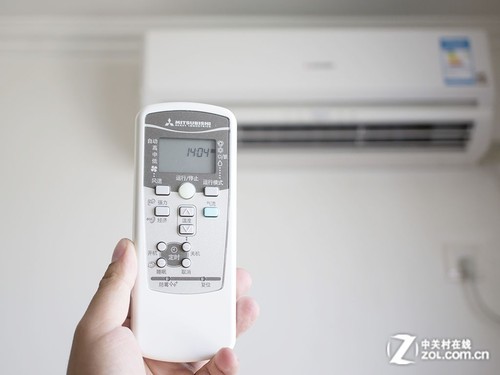

  三菱重工 SRKMC35HVB空调遥控器采用了弧形设计,增加空调遥控器的握感。空调遥控器采用了简约的设计格,11个按键即可执行全部功能的设定。开机键采用了圆形设计,气流(风向)设定键采用了绿色按键进行了区分。

细节决定品质 三菱重工变频空调拆解
三菱重工 SRKMC35HVB空调遥控器

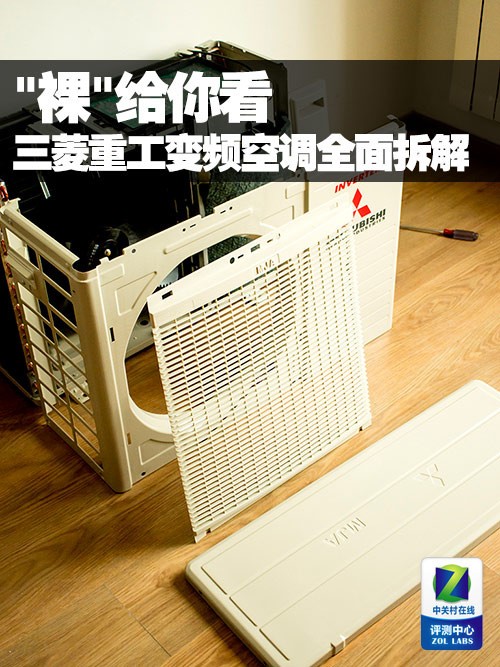

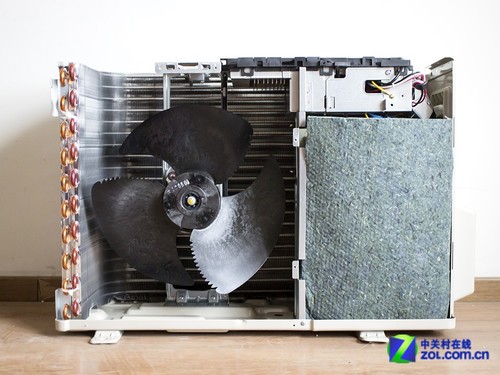

  经过一番努力,我们对室外机进行了拆解。三菱重工 SRKMC35HVB空调采用了整体外壳设计,空调室外机采用三扇叶设计,通过直流变频电机进行驱动。扇叶采用镰刀状的外形设计,外侧采用了锯齿状处理,减少风扇切风时的噪音。

细节决定品质 三菱重工变频空调拆解
三菱重工 SRKMC35HVB空调室外机拆解

细节决定品质 三菱重工变频空调拆解    细节决定品质 三菱重工变频空调拆解
左图为风扇锯齿设计,右图为螺丝采用镀锌处理

  空调室外机对防锈处理有着严格的要求,为了有效防锈,三菱重工 SRKMC35HVB空调室外机港版采用了烤漆设计,避免与雨水发生锈蚀的问题,除此之外采用了镀锌处理的自攻螺丝,来进一步加强空调外机的防锈蚀能力。

细节决定品质 三菱重工变频空调拆解

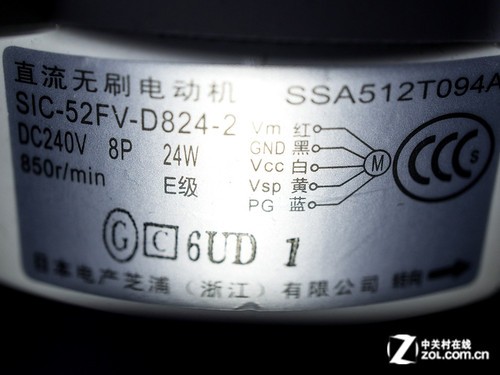

风扇驱动电机

  三菱重工 SRKMC35HVB空调风扇电机采用了来自日本电产芝浦(浙江)的直流无刷电机,功耗为24瓦,额定转速850r/min,电机可控制转速,更加节能,无电刷设计延长电机的使用寿命。

产品:SRKMC35HVB 三菱重工 空调

3多重防护 将稳定进行到底

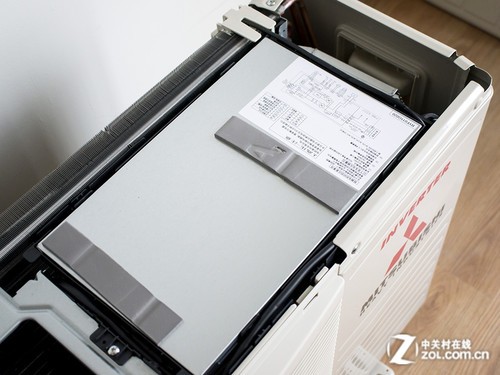

  压缩机是空调的心脏,那么电路板则成为了空调的电脑。拆掉空调外机上盖,空调电路板部分采用了密闭处理,金属盖进行了遮挡。金属上盖粘贴了电路说明,方便后期维修。泡沫棉的加入,避免机内共振产生噪音。

细节决定品质 三菱重工变频空调拆解
金属盖进行覆盖,起到防水作用

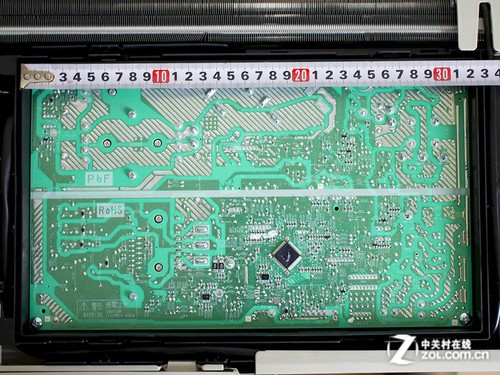

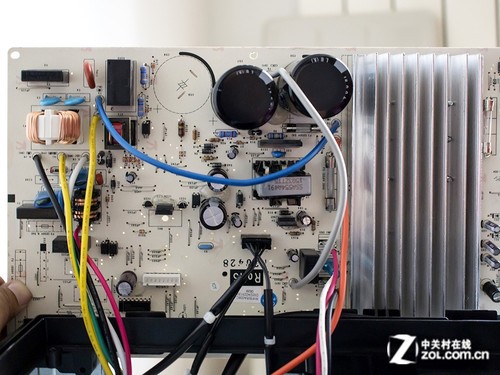

  三菱重工 SRKMC35HVB空调电路长度达到了30cm,是我接触空调中最宽大的一个。更大的PCB面积方便了电路走线,大面积的焊锡加强电路板的散热效果。空调电路部分通过RoHS认证,可以直接在欧洲市场进行销售。



细节决定品质 三菱重工变频空调拆解
电路板

  为了进一步防水,三菱重工 SRKMC35HVB空调电路板印刷了类胶图层,这种类胶类图层,避免溅水导致电路短路问题的出现,同时隔绝空气,避免锡点在潮湿环境下的腐蚀。

细节决定品质 三菱重工变频空调拆解
类胶图层

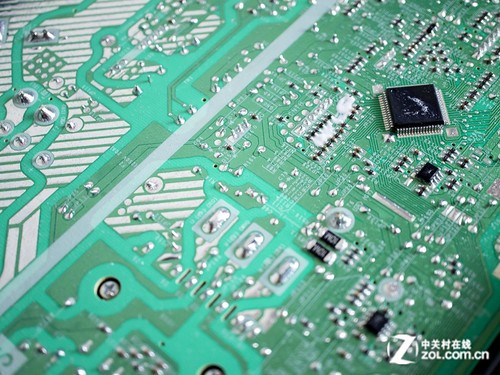

  三菱重工 SRKMC35HVB空调电路板电子元件采用下沉处理,同样起到了防水效果。内侧电路板为白色PCB,这只是绝缘漆的颜色,并不会影响电路性能。空调电路板走线工整,用料扎实,采用模块化的设计,方便安装与后期维修。

细节决定品质 三菱重工变频空调拆解
电子元件

  三菱重工 SRKMC35HVB空调外机从接线部分到电路板部分设置了多个保险丝,在突发高电流(雷击)情况下,主控芯片能够得到有效保护,降低后期维修的成本。

细节决定品质 三菱重工变频空调拆解  细节决定品质 三菱重工变频空调拆解  细节决定品质 三菱重工变频空调拆解
保险丝

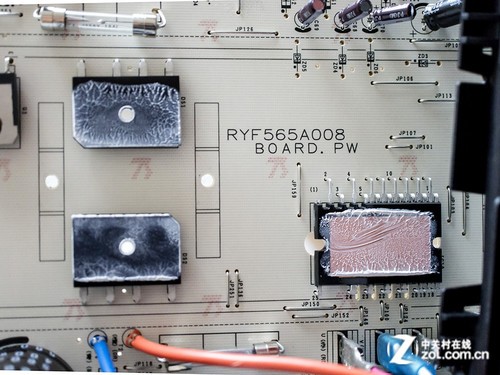

  三菱重工 SRKMC35HVB空调电路的Mosfet和主控电路被散热片覆盖,并借助了硅脂排空间隙,来加强散热效果。

细节决定品质 三菱重工变频空调拆解
主控电路(右侧芯片)

  由于主控芯片进行了打磨,我们并不能知道这款芯片的型号。根据三菱空调的相关说明,三菱重工 SRKMC35HVB空调采用了双模变频控制技术,实现快速制冷和 0.5℃精准控温。

产品:SRKMC35HVB 三菱重工 空调

4"黑心棉"上阵 只为更环保

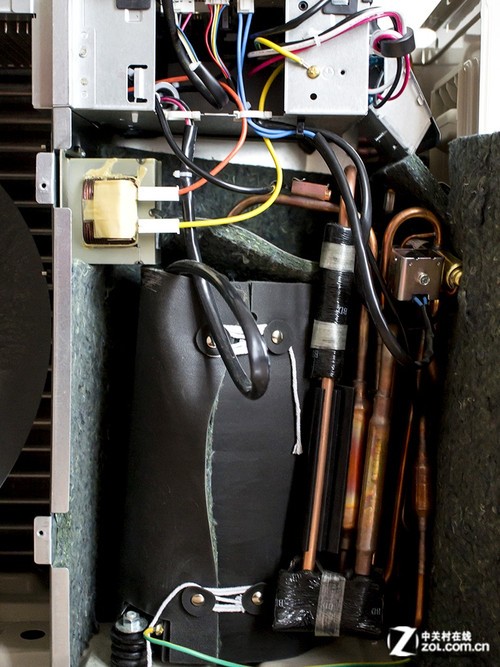

  我们对三菱重工 SRKMC35HVB空调做了进一步拆解,空调压缩机被保温棉进行了包裹。保温棉为单层棉,中间层没有橡胶处理。第二层包裹则附有了橡胶层来加强空调压缩机的保温效果,提升压缩机在恶劣环境下的稳定性。



细节决定品质 三菱重工变频空调拆解
空调压缩机被包裹

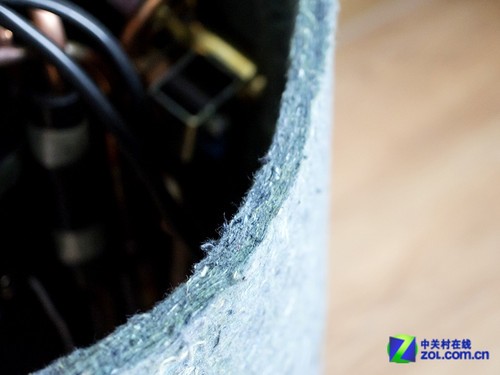

  三菱重工 SRKMC35HVB的包裹棉有点类似“黑心棉”的材质,但这也并没有什么不好,这类产品并不是与人直接接触,使用废旧材料更加环保,属于资源再利用。而事实上,包括汽车门板的隔音设计上,这样的材料同样被广泛使用。

细节决定品质 三菱重工变频空调拆解
单层棉

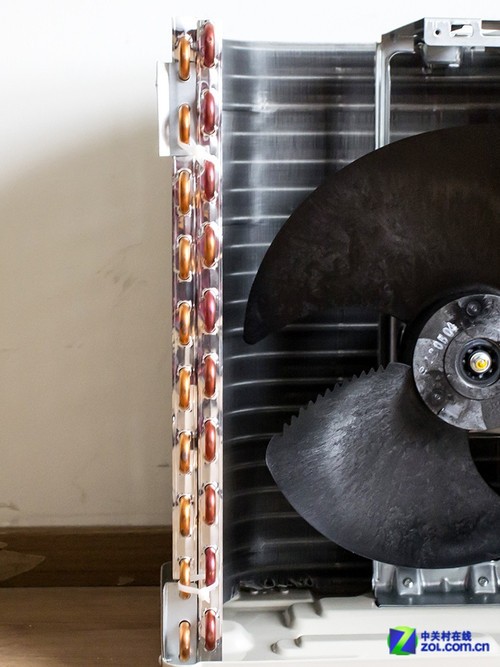

  热交换是空调工作的核心,三菱重工 SRKMC35HVB采用独创NL节能开窗翅片,通过空气搅动技术实现更为高效的热交换效率,提高制冷制热速度,节能率提高30%,经过优化的M型外机换热翅片,通过高维结构实现热交换和空气流量的平衡,提升10%的热交换效率。

细节决定品质 三菱重工变频空调拆解
冷凝器

细节决定品质 三菱重工变频空调拆解
三菱压缩机

  三菱重工 SRKMC35HVB采用了三菱和泰国THACOM合资品牌压缩机,型号为三菱AHT201A864DS,制冷量为3500瓦,采用R410A制冷剂。

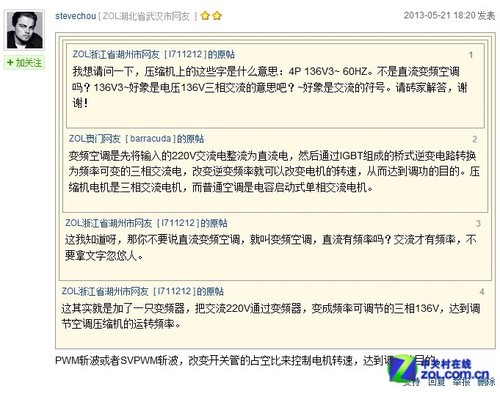

网友疑问

  关于网友提出的一些问题,我这里咨询了三菱空调工作人员,给出了回答。 MCV35压缩机铭牌上的“4P 136V3~ 60Hz”规格参数的解释是:压缩机级数4级,额定电压136V,三相电,额定频率60Hz。压缩机是交流压缩机还是直流压缩机主要是看压缩机驱动马达是交流还是直流,这是不能从以上铭牌参数中看出来的。以下是本压缩机的电机信息,从“Rated Power Supply(额定电力供给)”栏可见,本压缩机是直流压缩机。

产品:SRKMC35HVB 三菱重工 空调

5安装篇:规范不统一是行业通病





安装篇:规范不统一是行业通病

  空调安装规范不统一是空调安装的行业通病,通常空调安装都是采用外包形式,通过计数方式进行结算,因此安装人员的素质存在差异。这在之前的空调安装中也存在响应的问题。而之前笔者也采访了一位空调安装人员:工资低、危险系数大、生活成本开支大,是其不愿意再干空调安装的主要原因。在厂商加强产品品质的同时,也希望厂商能够在安装和售后方面做更周全的保障。

细节决定品质 三菱重工变频空调拆解

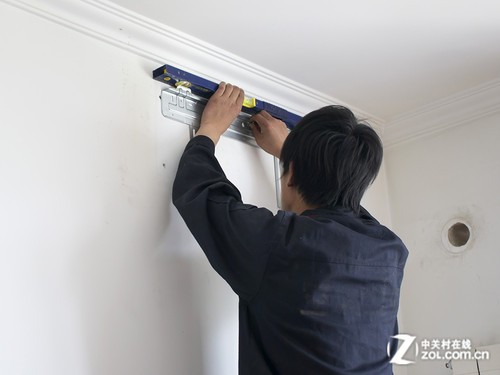

安装前测量水平

  不知道是厂商评测的原因还是其他,安装来了3位师傅,空调安装时间被大幅缩短。虽然室内环境有些凌乱,不过空调安装过程几位师傅并没有穿戴鞋套(也没有相关的询问),同时空调安装后也并没有的对地面灰尘和垃圾进行清理。

细节决定品质 三菱重工变频空调拆解

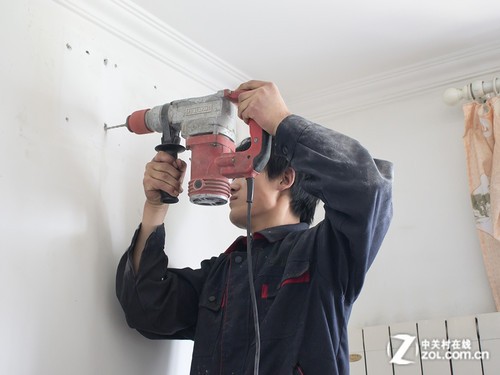

墙面打孔

  另一个空调安装过程中比较常见的问题,室内机经常会直接放在地面上,导致空调面板与地面摩擦导致划伤、掉漆等问题。

细节决定品质 三菱重工变频空调拆解

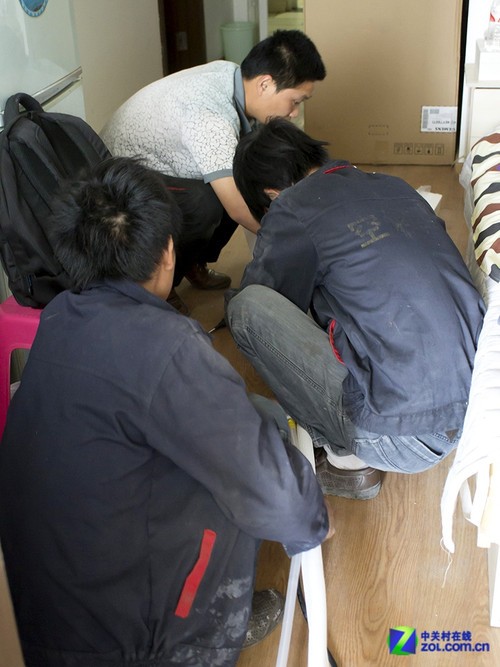

三人安装

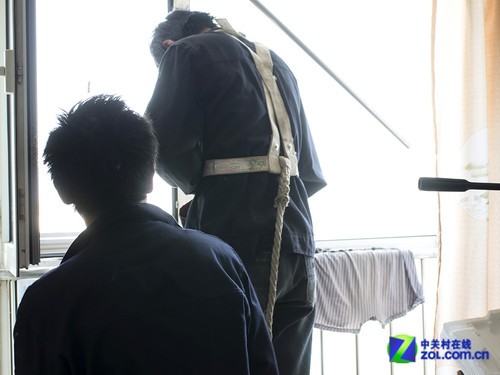

  户外安装佩戴安全绳是必须的工作,这一点三菱空调人员及时做到了,毕竟空调安装是在14楼,安装人员的安全是最重要的。

细节决定品质 三菱重工变频空调拆解
佩戴安全绳

细节决定品质 三菱重工变频空调拆解

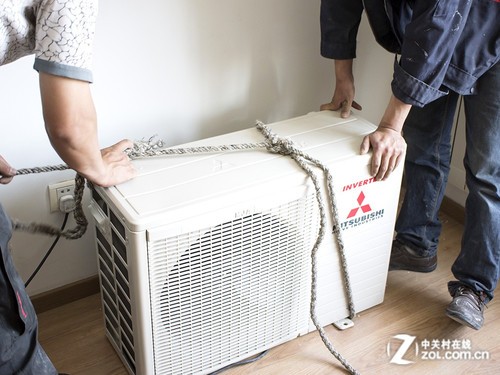

室外机用绳捆绑,防止坠落

  值得赞扬的是,在搬运室外机时,安装人员对室外机进行了捆绑以防止室外机意外坠落。而在之前其他品牌空调安装中并没有相关操作。

细节决定品质 三菱重工变频空调拆解

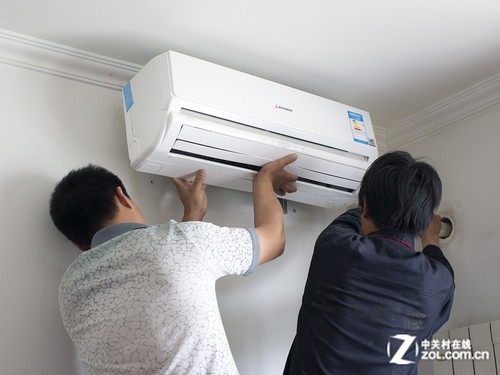

室内机安装

写在后面:

  三菱重工 SRKMC35HVB是一款定位4000元价位(含补贴)的直流变频空调,采用三菱自有品牌压缩机,拥有高效舒适、节能省电的特性。在外观部分,白色机身没有太多的装饰,简单清晰,方便搭配多种装修格。多重滤网,实现高效抗菌。

  室外机部分,三菱重工 SRKMC35HVB达到了夸张的35Kg重量,采用全直流变频设计,风扇驱动电机均为直流产品。室外机采用了烤漆设计,加强抗锈蚀能力。电路部分,采用独立的电路板保护盒进行保护。此外,PCB还采用了类胶图层,加强电路的防水防锈能力,延长空调的使用寿命。
